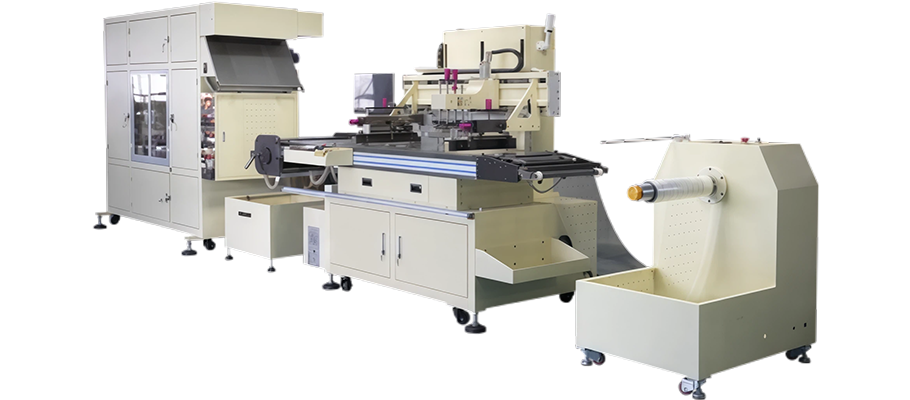

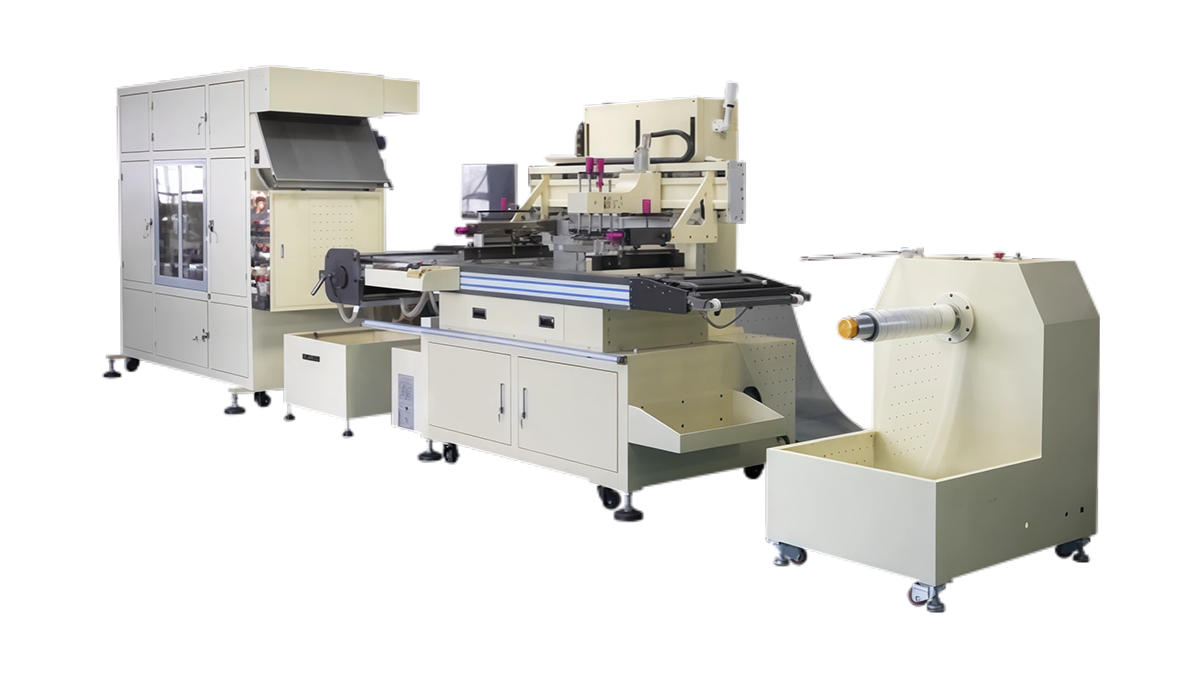

Рулонная трафаретная машина
Рулонные подложки требуют стабильного натяжения, точного совмещения и непрерывного производства от размотки до перемотки. Рулонная трафаретная машина объединяет размотку, трафаретную печать, сушку, перемотку, контроль и системы управления в единый непрерывный рабочий процесс, делая печать на рулонных материалах более быстрой, стабильной и удобной в управлении.
Разработанная для гибких рулонных материалов, эта рулонная трафаретная машина поддерживает высокоскоростную трафаретную печать на подложках, требующих стабильной передачи краски и надежной работы с рулоном. Объединяя печать и сушку в одну линию, система снижает ручные операции, повышает непрерывность производства и обеспечивает стабильный результат для промышленных применений трансферной печати.
Рулонная трафаретная машина в основном используется для печати на рулонных подложках. Печатные узоры могут наноситься непосредственно на материал или сначала на трансферную подложку, а затем переноситься методом термопереноса или водожидкостной декали на керамику, стекло, электронные панели, пластик, текстиль и другие готовые изделия.
Примеры произведенной продукции
-

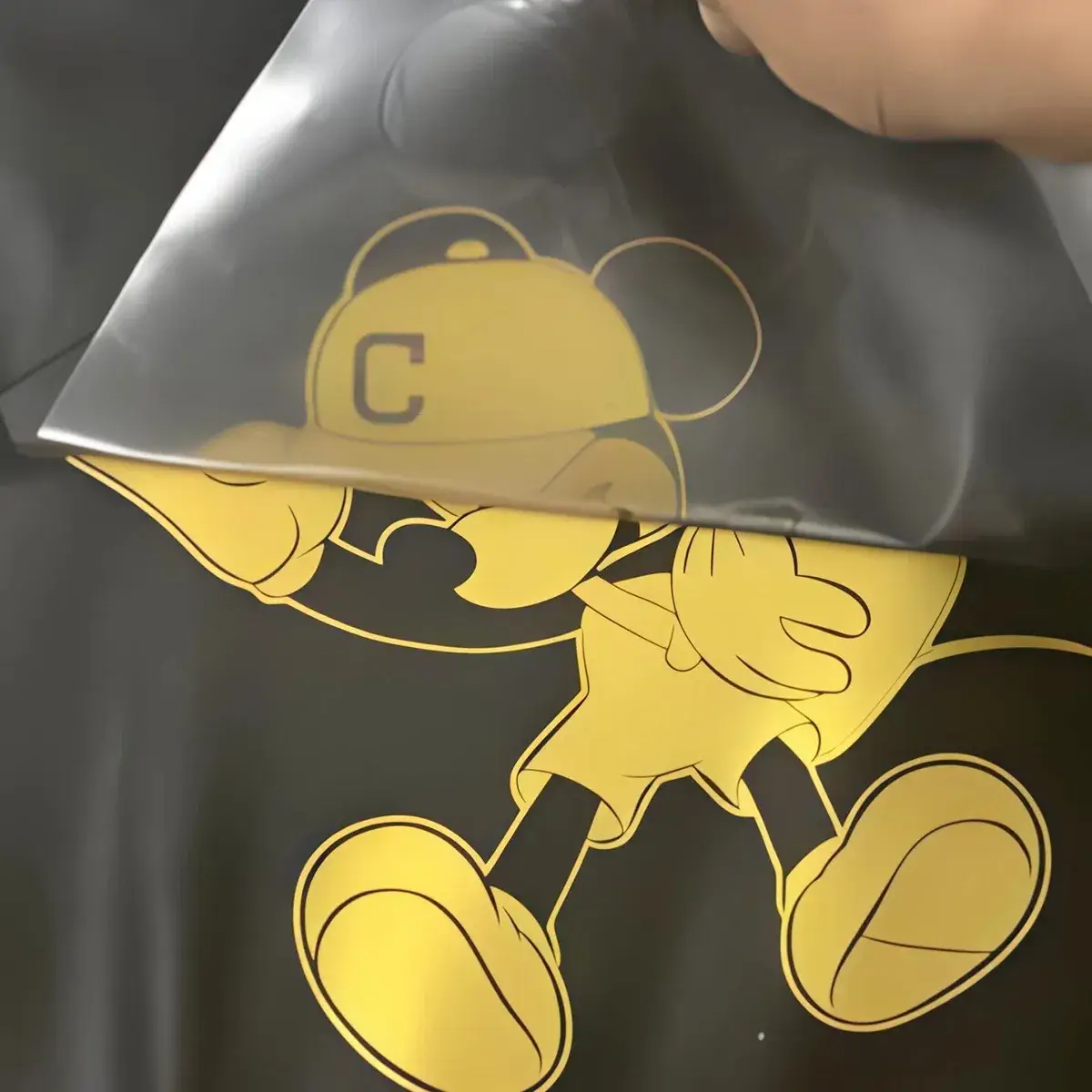

Одежда -

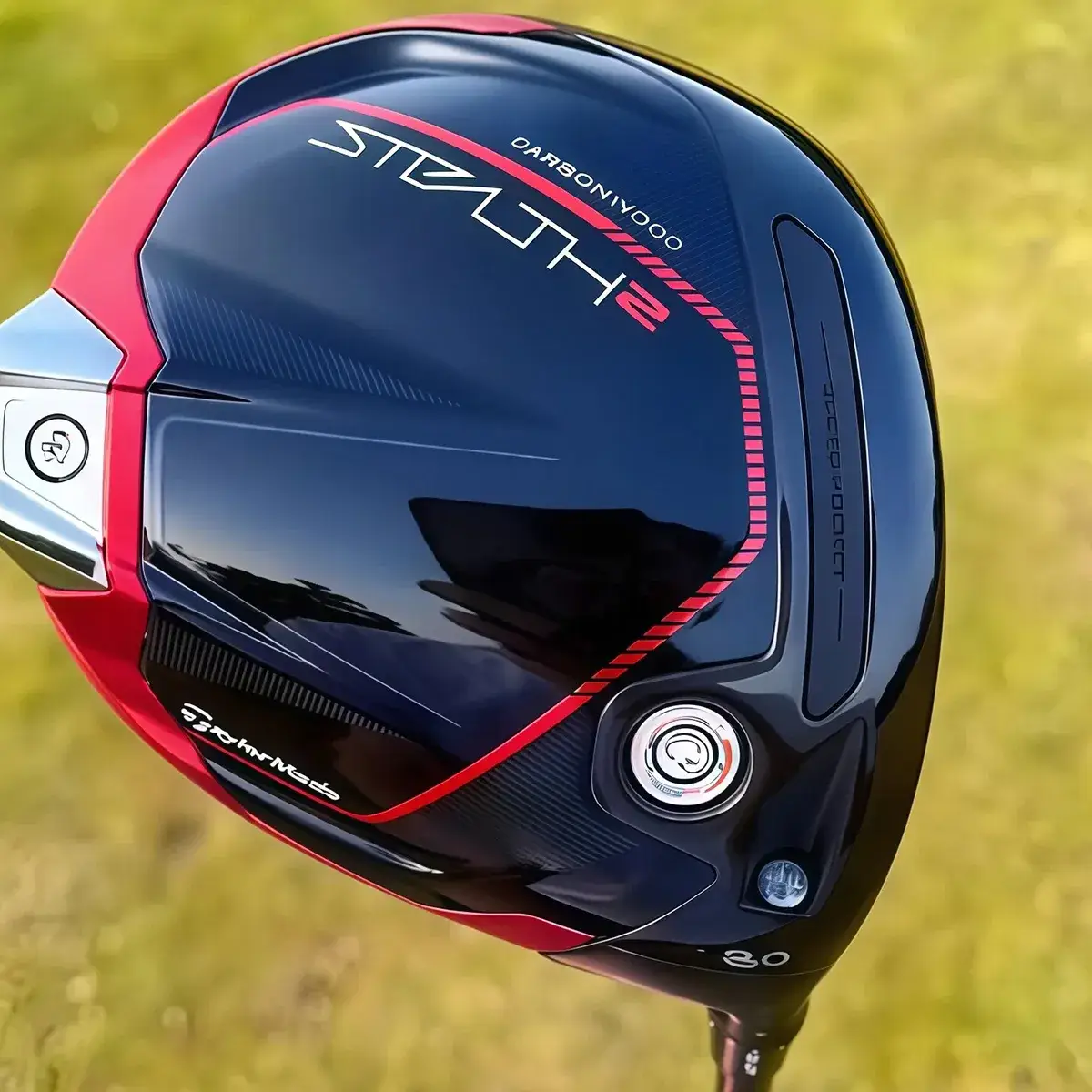

Клюшки для гольфа -
Шлемы -

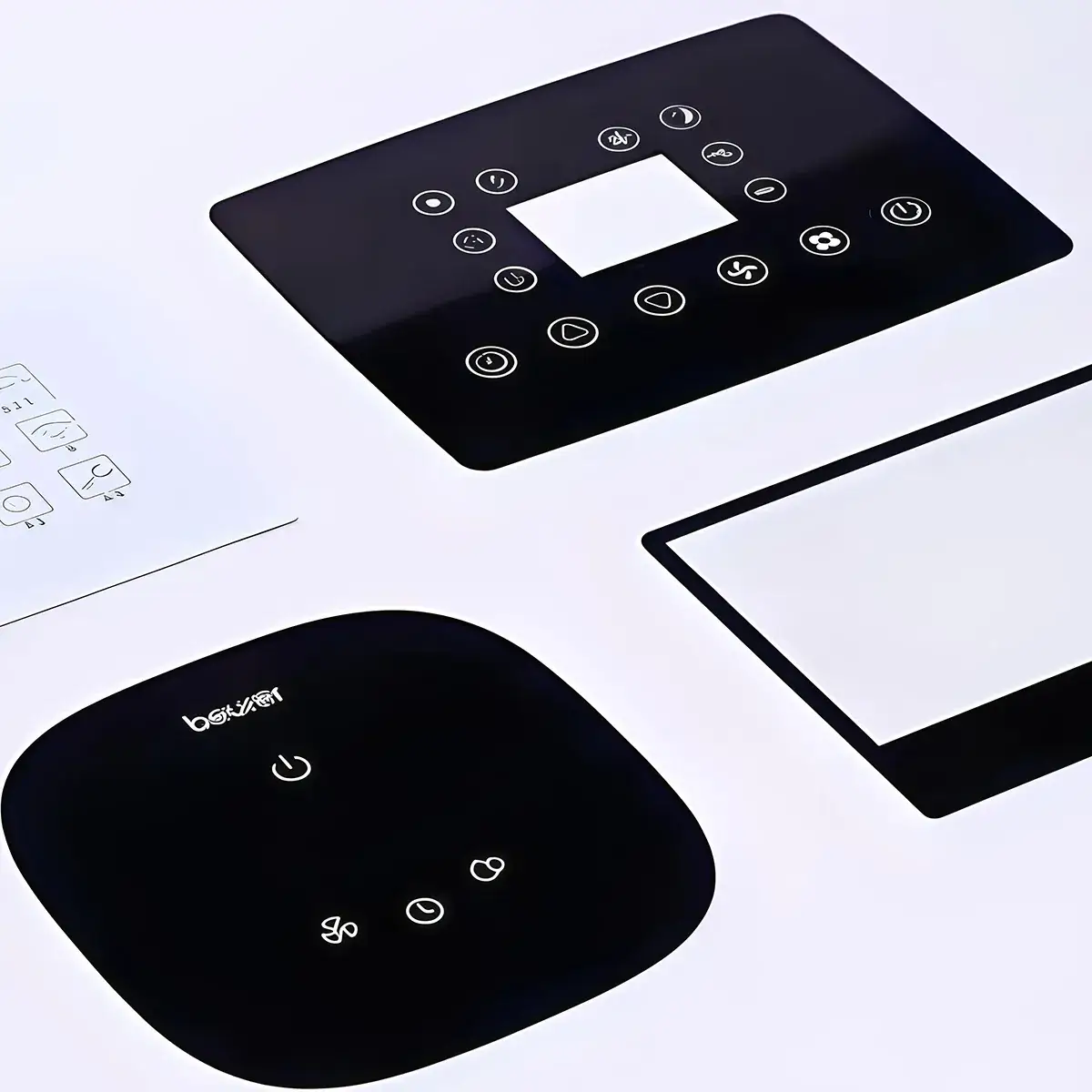

Панели управления -
Одежда для сна -
Текстильные изделия
Трафаретная печатная машина
| Модель | |||
| Макс. площадь печати (мм) | 500 × 700 | 600 × 800 | 700 × 900 |
| Макс. размер рамы трафарета (мм) | 700 × 1100 | 800 × 1200 | 900 × 1300 |
| Мин. размер рамы трафарета (мм) | 300 × 400 | 300 × 400 | 300 × 400 |
| Макс. ширина материала (мм) | 500 | 600 | 700 |
| Точность совмещения (мм) | ±0,05 | ±0,05 | ±0,05 |
| Скорость печати (шт/ч) | 1400–2100 | 1400–2060 | 1200–1900 |
| Толщина запечатываемого материала (мм) | 0,03–0,38 | 0,03–0,38 | 0,03–0,38 |
| Источник питания | 3 фазы 380 В 29 кВт | 3 фазы 380 В 31 кВт | 3 фазы 380 В 34 кВт |
| Габаритные размеры (Д × Ш × В) (мм) | 4900 × 1100 × 1970 | 5000 × 1200 × 1970 | 5100 × 1350 × 1970 |
| Масса (кг) | 2500 | 2700 | 2900 |
Сушильная машина
| Модель | |
| Макс. температура | 150°C |
| Макс. диаметр наводки | 50 мм |
| Источник питания | 3 фазы, 380 В, 50 Гц |
| Габаритные размеры | 2400×1200×2000 мм |
- Автоматическая размотка и коррекция рулона: рулонные материалы разматываются автоматически и позиционируются с помощью фотоэлектрической или пневматической коррекции полотна, обеспечивая стабильную стартовую точку печати и снижая отклонение подачи.
- Опциональное автоматическое совмещение по ПЗС-матрице: модели высокого класса могут оснащаться технологией визуального выравнивания CCD, обеспечивая точность совмещения до ±0,02 мм для demanding многоцветной или высокоточной печати.
- Автоматический контроль натяжения после печати: узел перемотки автоматически регулирует натяжение полотна после печати, сохраняя готовые рулоны ровными, гладкими и без складок.
- Широкая совместимость материалов: рулонная трафаретная машина может обрабатывать PET, ПВХ, гибкие платы и другие рулонные материалы. Нестандартные конфигурации, такие как блоки УФ-отверждения или антистатические устройства, могут быть настроены для печати этикеток, печати электронных компонентов и применений со специальными материалами.
- Автоматическая коррекция размотки для защиты краев материала: узел размотки удерживает материал выровненным на входе в машину, снижая износ краёв от направляющих элементов и повышая стабильность работы с материалом.
- Трехточечное позиционирование для более высокой точности печати: печатный узел использует трехточечное позиционирование для каждого листа или цикла печати, повышая точечность совмещения и стабильности печати.
- Стабильное натяжение полотна по всей линии: контролируемое натяжение предотвращает снижение и раскачивание материала при движении, позволяя печатной машине работать быстрее и эффективнее.
- Независимая конструкция печатной головки: печатная головка установлена независимо и может подниматься целиком или по отдельности, что делает установку, регулировку и обслуживание ракеля и заливочного ножа более удобными.
