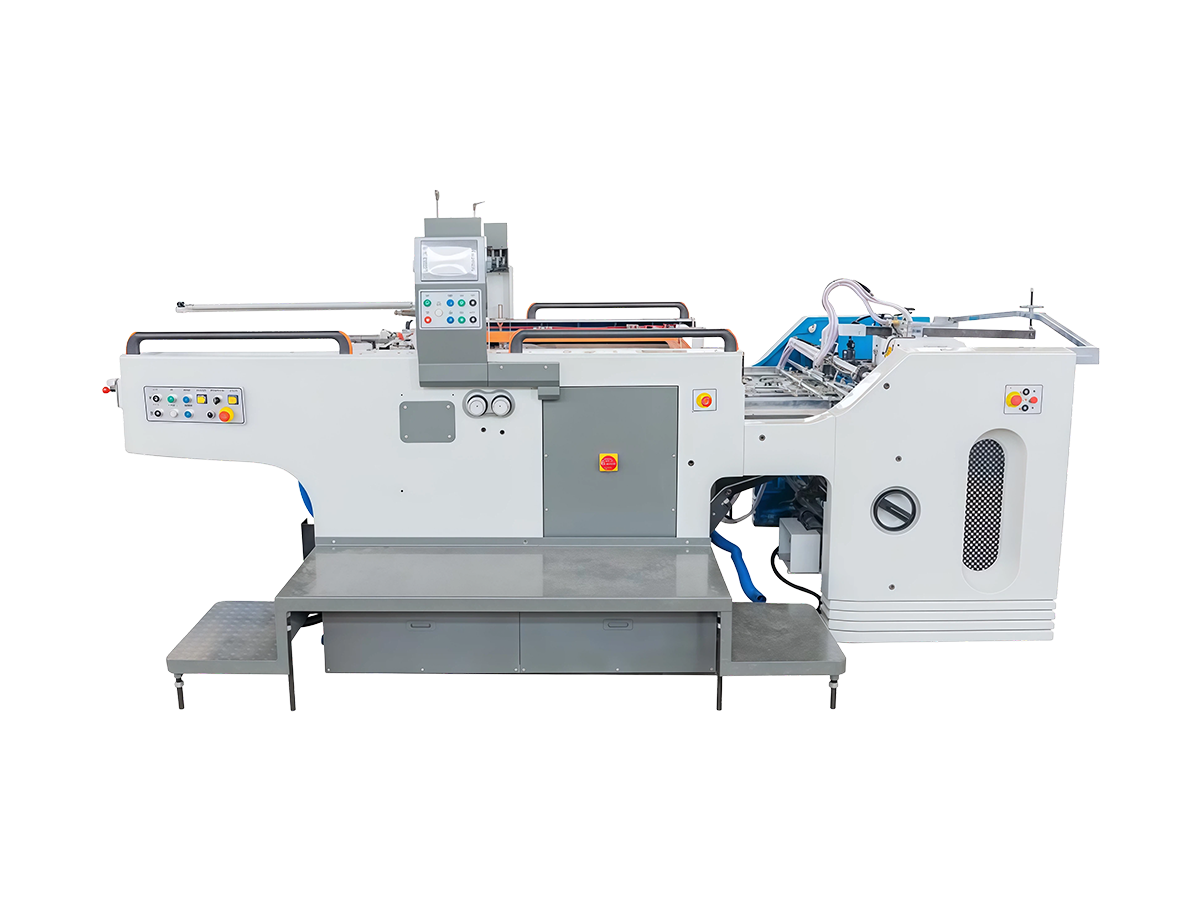

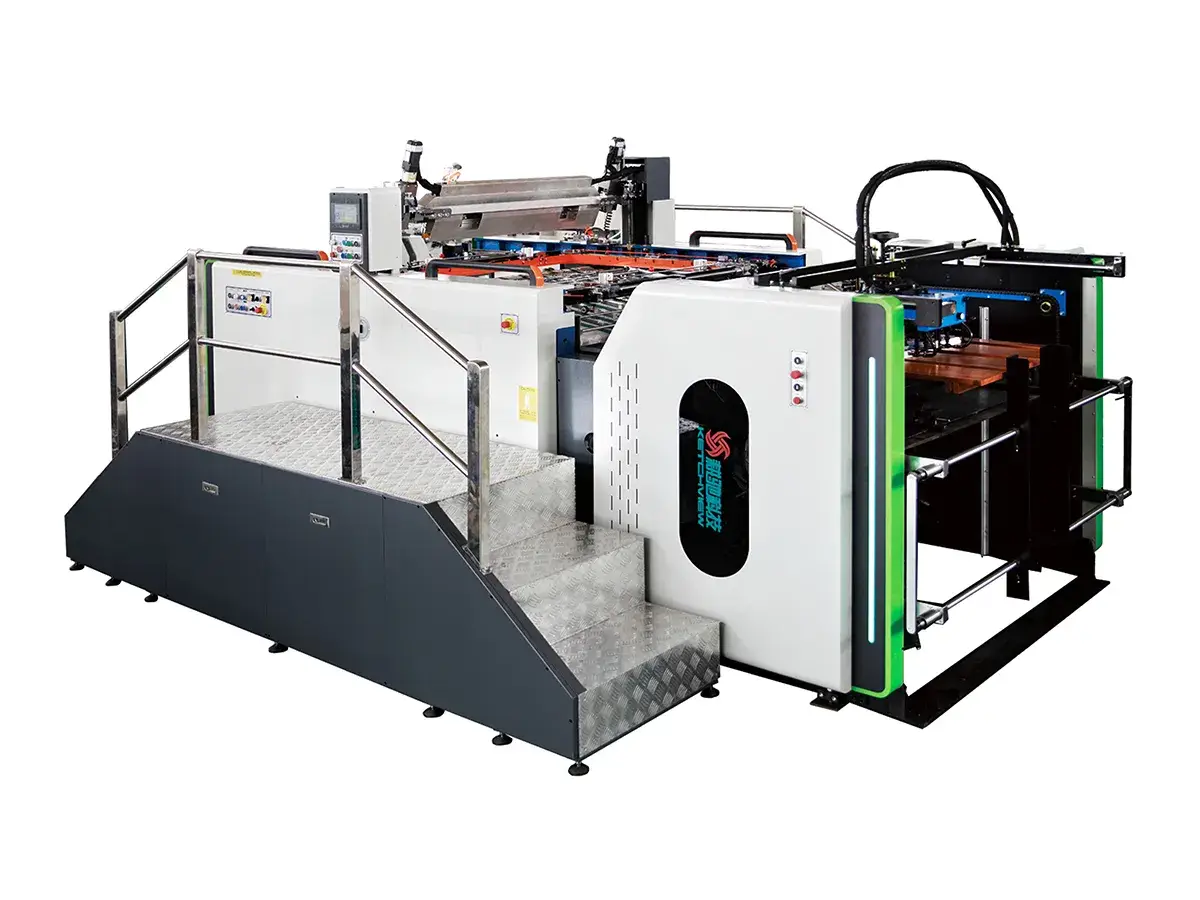

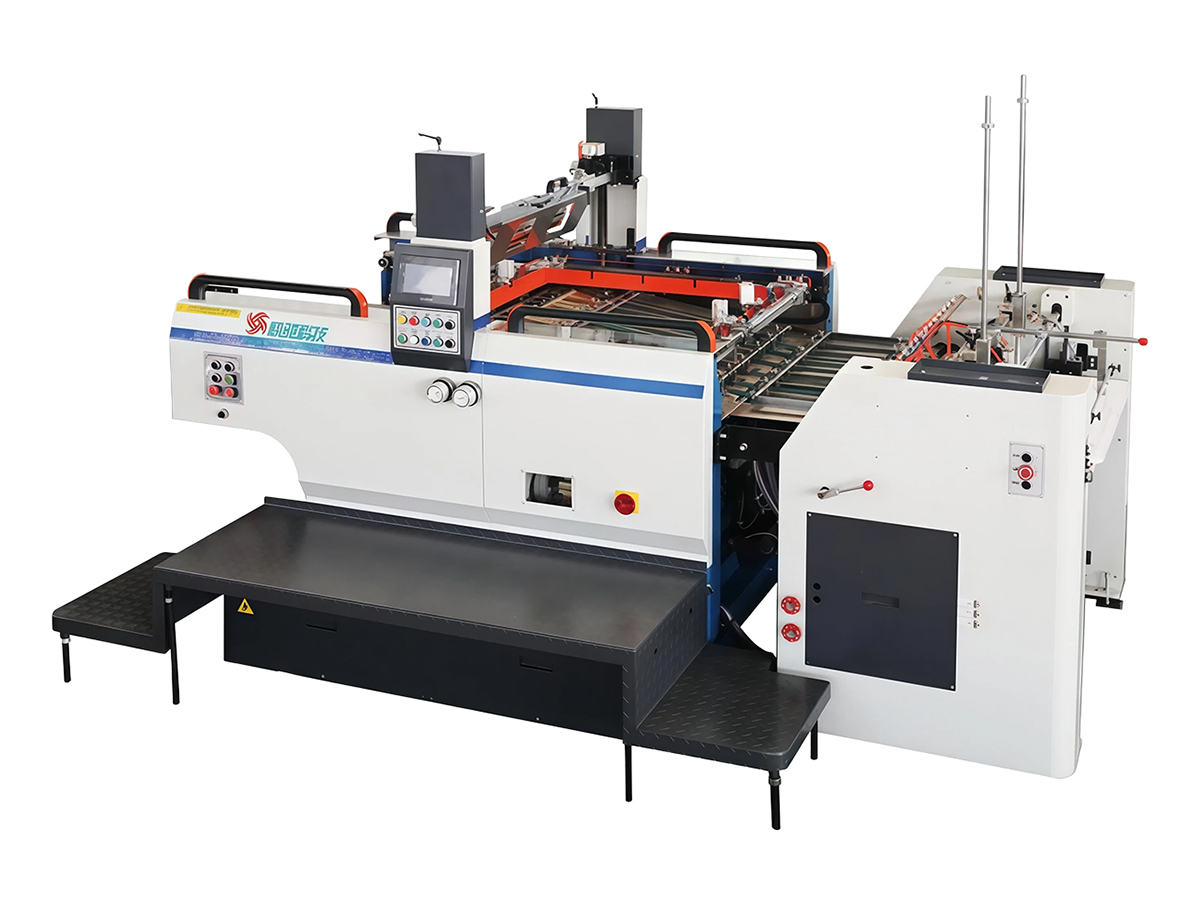

Стопцилиндровая шелкотрафаретная машина
Для производителей упаковки и специальной печати стопцилиндровая шелкотрафаретная машина серии GST с автоматическим стоп-цилиндром обеспечивает контроль листа, точность совмещения и качество УФ-отделки, необходимые для высококачественной трафаретной печати на бумажной основе. Конструкция со стоп-цилиндром заменяет традиционное возвратно-поступательное качание на 180° на вращающийся на 360° цилиндр, который останавливается в позиции зазора захватов, позволяя каждому листу точно попасть в захваты перед началом печати.
Такое стабильное позиционирование листа снижает количество ошибок совмещения и дает печатникам больший контроль над точностью наложения красок, особенно при работе с упаковкой, выборочным УФ-лакированием и декоративными УФ-красками. Благодаря системе непрерывной подачи и непрерывного приема листов автоматическая трафаретная машина серии GST со стоп-цилиндром также сокращает потери времени при загрузке и сборе листов, делая автоматическую трафаретную печать более эффективной и непрерывной.
Объединяя преимущества офсетной системы обработки листа и переноса краски при трафаретной печати, стопцилиндровая шелкографная машина серии GST со стоп-цилиндром подходит для выборочного УФ-лакирования, однокрасочной и многокрасочной УФ-печати на различных материалах.

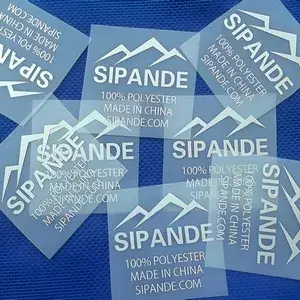

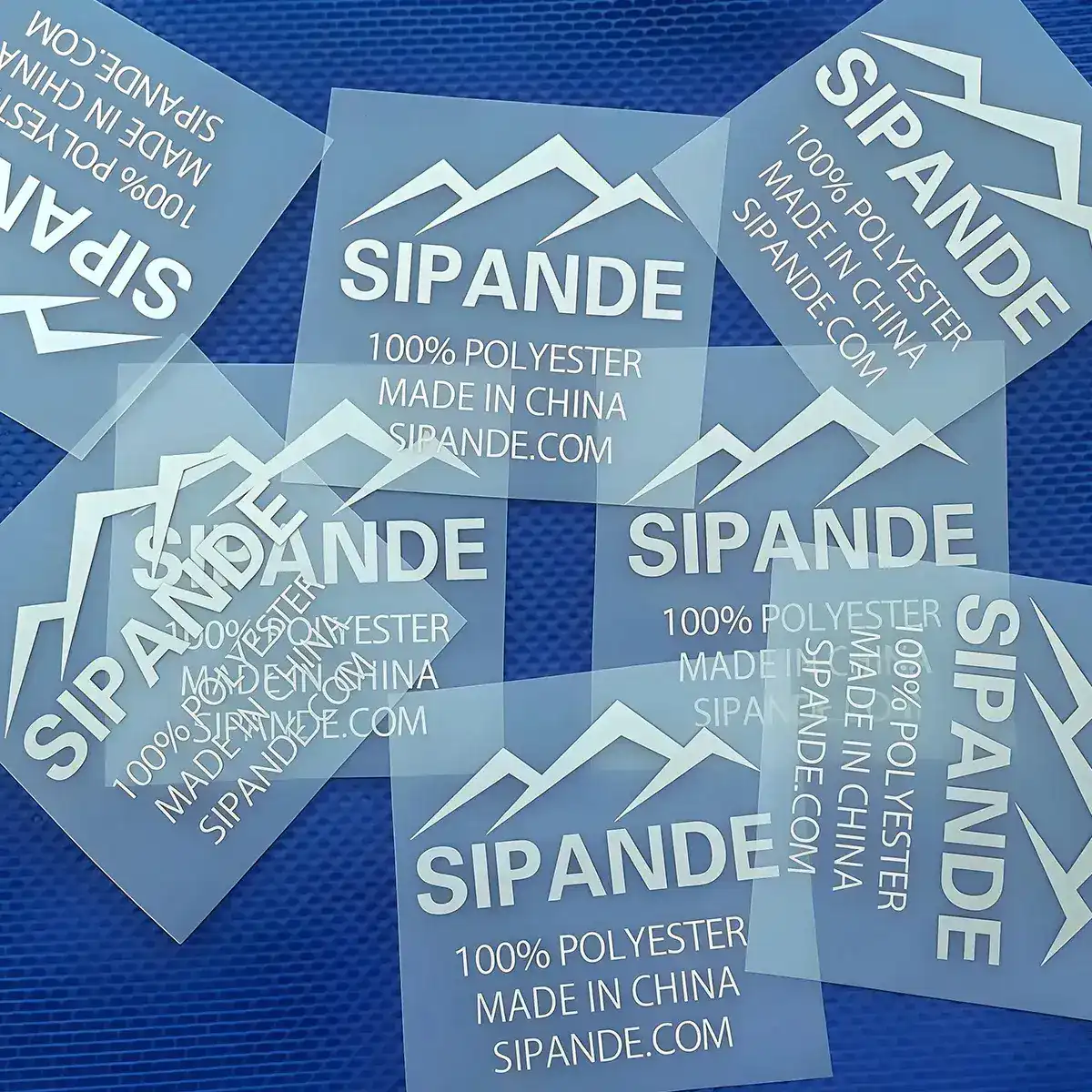

Стопцилиндровая шелкотрафаретная машина серии GST применяется в основном для печати на бумажных подложках. Она также подходит для технологий трансферной печати, при которых изображения сначала печатаются на бумаге, а затем переносятся методом термопереноса или водного декалькомании.
| Модель | |
|
|
|
|
| Макс. размер листа (мм) | 720/800×520 | 900×650 | 1060×900 | 1300×950 | 1450×1100 |
| Мин. размер листа (мм) | 350×270 | 350×270 | 560×350 | 590×540 | 700×500 |
| Макс. печатная зона (мм) | 760×510 | 880×630 | 1060×800 | 1300×760 | 1450×1050 |
| Масса запечатываемого материала (г/м²) | 90-250 | 90-250 | 90-420 | 90-450 | 128-300 |
| Точность совмещения (мм) | ≤0,08 мм | ≤0,08 мм | ≤0,08 мм | ≤0,08 мм | ≤0,08 мм |
| Скорость печати (шт/ч) | 400-3500 | 400-3200 | 500-4000 | 500-4000 | 600-2800 |
| Размер рамы трафарета (мм) | 880×880 / 940×940 | 1120×1070 | 1300×1170 | 1550×1170 | 1700×1570 |
| Мощность (кВт) | 9 | 9 | 12 | 11 | 13 |
| Масса (кг) | 3500 | 3800 | 5500 | 5700 | 7500 |
| Габаритные размеры (Д×Ш×В) (мм) | 3200×2240×1680 | 3400×2750×1850 | 3800×3110×1750 | 3750×3350×1750 | 3750×3100×1750 |
- Система стоп-цилиндра для точного совмещения: вращающийся на 360° цилиндр останавливается в позиции зазора захватов, благодаря чему каждый лист точно попадает в захваты перед печатью. Такая конструкция обеспечивает лучше позиционирование листа и более стабильное совмещение в процессе печати.
- Система непрерывной подачи и непрерывного приема для повышения эффективности: конструкция с непрерывной подачей и приемом сокращает время ожидания при загрузке и сборе листов, позволяя процессу печати протекать более непрерывно.

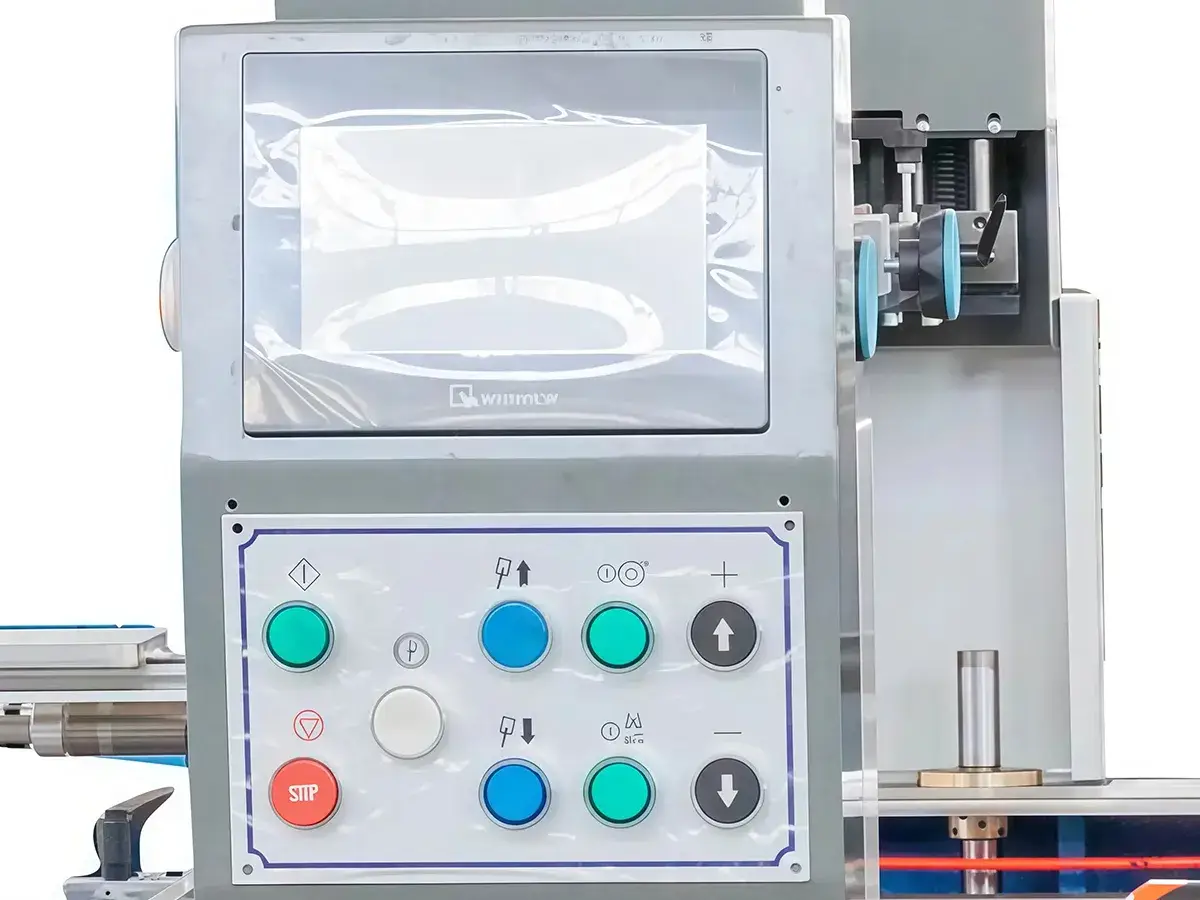

- Управление на базе ПЛК Mitsubishi с 7-дюймовым цветным сенсорным экраном: стопцилиндровые шелкотрафаретная машина серии GST использует централизованное управление на базе ПЛК Mitsubishi, а 7-дюймовый полноцветный сенсорный экран четко отображает данные ключевых функций для более удобной работы и настройки.
- Автоматическое оптоволоконное позиционирование и контроль: система сквозного контроля отслеживает обрывы линий, отсутствие листов и замятия бумаги. При возникновении проблемы ракель может автоматически подняться, а система остановиться или продолжить работу в зависимости от состояния, что снижает расход бумаги при производстве.
- Печатный цилиндр из стали 316L: прецизионный печатный цилиндр изготовлен из нержавеющей стали 316L, что обеспечивает долговечность и стабильность работы в течение длительного времени. Гибкая конструкция захватов позволяет удобно регулировать их под различную толщину бумаги.
- Централизованная система смазки: основные узлы силовой передачи смазываются автоматически, что помогает сохранять точность станка и продлевает срок службы.
- Пневматическая система фиксации ракели: пневматическая фиксирующаяся конструкция обеспечивает равномерное давление ракели во время печати, создавая более стабильный перенос краски и постоянно качество отпечатка.
- Прочное покрытие станка: корпус станка обрабатывается экологичной грунтовкой, тонкой шлифовкой, полировкой, окраской распылением и нанесением финишного прозрачного покрытия, что придает оборудованию аккуратный и долговечный внешний вид, подходящий для профессиональных типографий.
Стопцилиндровая шелкотрафаретная машина серии GST является практичным выбором для типографий, которым требуется стабильная подача бумаги, точное совмещение, эффективная УФ-отделка и надежная производительность при работе с упаковкой, трансферной и специальными видами печати.
-

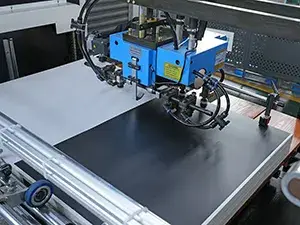

ЛистоподачикЛистоподатчик использует систему подачи офсетного типа с четырьмя присосками и четырьмя подающими элементами, обеспечивая стабильную подацию тонкой, толстой и ламинированной бумаги. Двухслойная конструкция присосок из резины обеспечивает более надежный захват, позволяя листоподатчику увереннее работать с незначительно неровными подложками. Благодаря бесштоковой сервоприводной конструкции подачи листоподатчик обеспечивает более плавную передачу листов, лучшую точность подачи и более стабильную работу при высокоскоростной автоматической трафаретной печати.
-

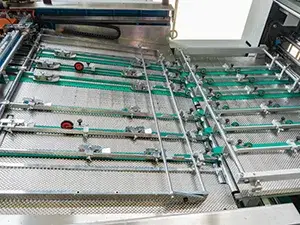

Стол подачиСтол подачи из импортной нержавеющей стали эффективно снижает статическое электричество и трение. Резиновое или нейлоновое колесо позволяет гибко регулировать подачу под разную толщину листа. Перфорированный ленточный вакуумный стол подачи обеспечивает плавную подачу. Установленный датчик отключает работу при обнаружении неправильного позиционирования или нехватки материала.
-

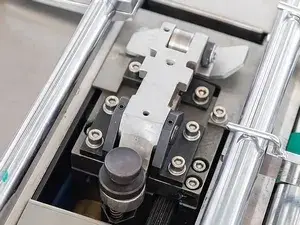

Новая конструкция толкающего и тянущего упораНовая конструкция толкающего и тянущего упора позволяет операторам переключаться между тянущим и толкающим позиционированием с помощью пневматического управления одним касанием. Эта конструкция поддерживает быструю настройку под тонкую и толстую бумагу, обеспечивая стопцилиндровую шелкотрафаретную машину более стабильное позиционирование листа и более плавные переходы при смене тиражей.
-

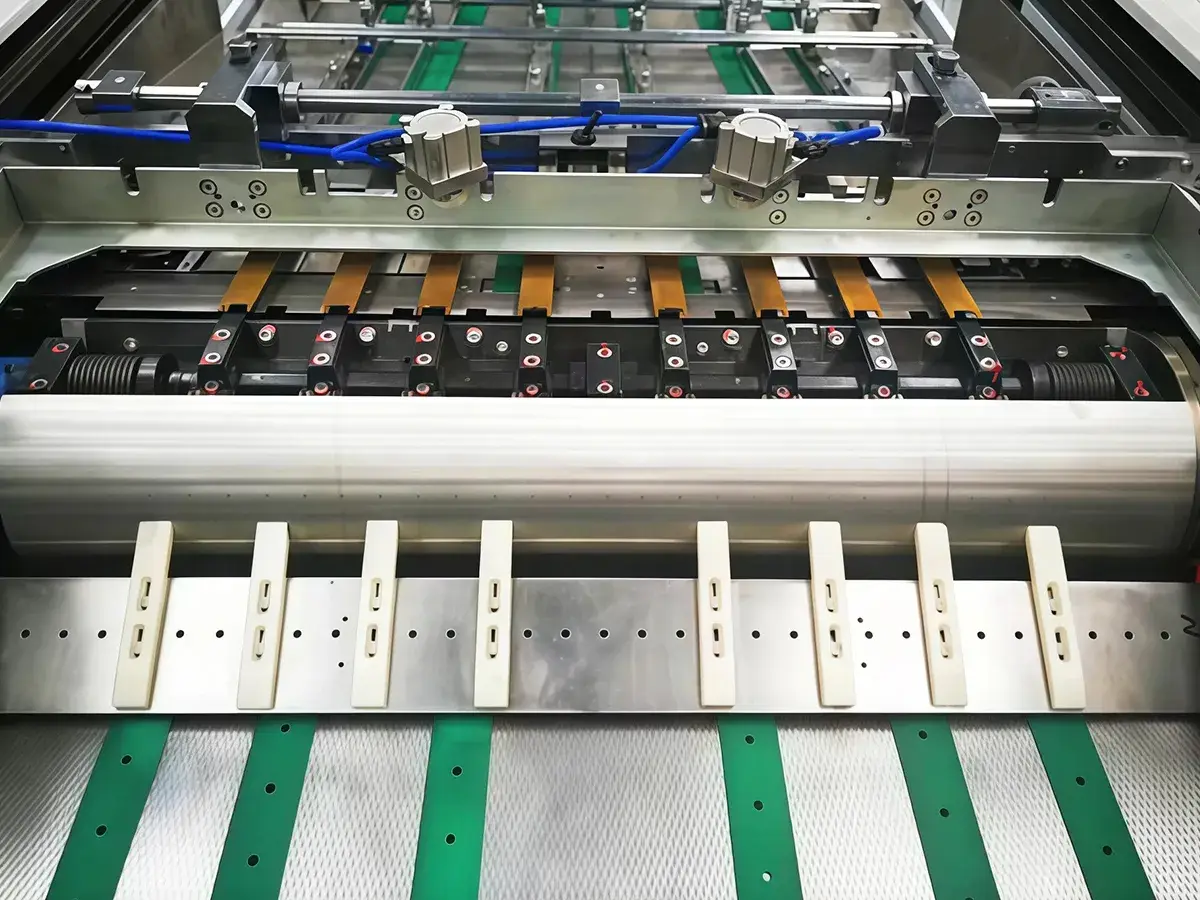

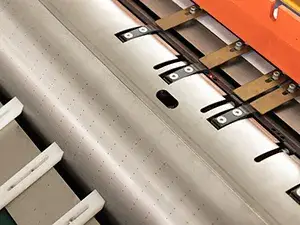

Цилиндр из нержавеющей сталиПечатный цилиндр из нержавеющей стали отличается сложной конструкцией и долговечностью. Цилиндр из нержавеющей стали оснащён гибкими захватами с вакуумной системой и устройствами подачи воздуха, что обеспечивает быструю настройку под разную толщину бумаги.
-

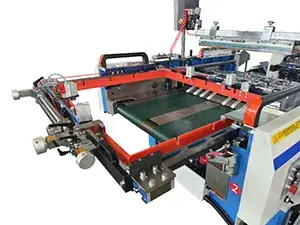

Выдвижная трафаретная рамаКонструкция выдвижной трафаретной рамы облегчает очистку и обслуживание во время производства. Дизайн крепления сетки обеспечивает более равномерное натяжение полотна, поддерживая стабильный перенос краски и более стабильное качество печати на стопцилиндровой шелкотрафаретной машине.
-

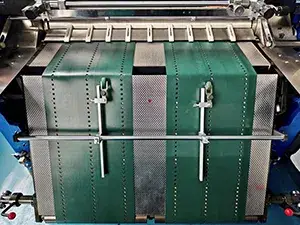

Стол вывода бумагиСтол вывода бумаги использует две широкие ленты с вакуумным присасыванием, обеспечивая более устойчивую работу как с малыми, так и с большими листами. Эта конструкция снижает риск замятий и повреждения листов, которые возможны при использовании одинарной узкой ленты.
Стол также оснащен независимой системой управления с переменной частотой, что позволяет плавно регулировать скорость вывода и гарантирует, что последний лист не останется на столе после завершения производства.
